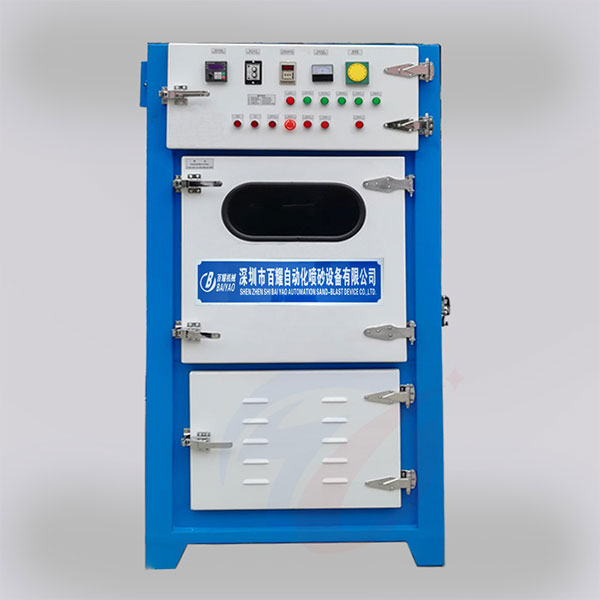

履带式毛边机说明

·具备定时自动喷砂，点动定位功能；

·工件装卸方便，操作简单，节省人力资源；

·滚筒尺寸及喷枪数量可视客户要求设定；

用途：

适用于电木（骨架）、合金压铸件、ABS、DAP、LCP、PPS等热固性塑料材质之毛边可有效的去除?。

履带式毛边喷砂机相关参数：

机器外尺寸：1250*1150*1900MM

机舱内尺寸：620*820*650mm

机器照明灯：220V?13W?节能灯

机器空气源：5-8bar(kg/cm2),流量1.5m3/min

除尘电机:380V50Hz?2200W

单次处理：30-45kg

压力Pressure:2-7bar(kg/cm2)

流量Flow:2-5m3/min干燥压缩

滚筒转速：10转/分(RPM)

总重量：360KG

总功率：5.5KW



履带式毛边机应用范围：适用于中小批量，中小型一般工件和高硬度工件的快速喷砂。如：清理铸造件、热处理件、毛刺、残渣、可以光饰其表面，电镀前预处理，特别适用于电木、骨架等塑胶件及金属制品的粗毛边、毛刺、锈层、氧化皮等的处理，不需空气带动，转速与时间可按需要设定。

实用新型涉及加工处理设备技术领域，特指自动化毛边处理机，它包括有壳体，壳体内部由上至下依次设有射料风机、环带输送装置、筛网、料仓，料仓中设有吸料口，射料风机通过吸砂管与吸料口连接，喷砂时，通过射料风机叶轮的离心力做抛射运动撞击工件，甩砂量大，喷砂分布均匀，去毛边效果好；壳体内部还设有除尘装置，除尘装置包括有吸尘口、砂尘分离腔、滤网、除尘布袋，砂粒受到滤网阻挡掉落并通过管道进入吸砂管中，而灰尘直接穿过滤网进入除尘布袋中而将灰尘收集起来，除尘效果好；另外，吸砂管上设有雾化器，雾化器能够消除静电，使灰尘不会因静电吸附在工件的表面，使处理后的产品具有清洁光亮的效果。

履带式毛边机通过射料风机叶轮的离心力做抛射运动撞击工件，甩砂量大，喷砂分布均匀，去毛边效果好；壳体内部还设有除尘装置，除尘装置包括有吸尘口、砂尘分离腔、滤网、除尘布袋，砂粒受到滤网阻挡掉落并通过管道进入吸砂管中，而灰尘直接穿过滤网进入除尘布袋中而将灰尘收集起来，除尘效果好；另外，吸砂管上设有雾化器，雾化器能够消除静电，使灰尘不会因静电吸附在工件的表面

实用新型涉及加工处理设备技术领域，特指自动化毛边处理机，它包括有壳体，壳体内部由上至下依次设有射料风机、环带输送装置、筛网、料仓，料仓中设有吸料口，射料风机通过吸砂管与吸料口连接，

履带式毛边机操作程序

启动电源开关，并点亮照明灯?打开前门放入产品后将门关上。

调整投射压力、投射时间、投射后滚动和报警时间。

按顺序开启：风机启动、环带正转、投射启动、静电液消除这些按键。

根据投射干湿程度调整静电液喷、停时间。

处理完毕后将前门拍动几下，以能将珠子震落为原则。

打开前门反转退料或用专用工具将产品取出，并将门关上。

履带式毛边机知用于处理压铸或射出成型之热硬性电木制品的毛边，由自给式投射装置、机箱，环带输送装置、除尘，除静电等装置组合为一体,无需气源带动。投射材经由高速旋转的叶轮投射在制品上，对于片状的毛边及凹部或孔内的毛边，均能在短时间内去除。投射力量之大小，可在控制面板上的变频器键盘调整适当的旋转数。

喷砂室为环带输送机构成，室内全部铺设橡皮。投入的制品在环带正转搅拌的同时，籍由高速甩出之投射材料撞击而达到均一去除毛边的效果。

被投射出的投射材料，经由精巧的循环系统，可连续不断的使用，粉状毛边及较细小的投射材料被集尘机吸引捕集，而较大片的毛边则被筛网过滤出来。

吸入管的中间，设有加湿用的喷嘴。适量的湿气可更加强喷砂效果，防止尘埃附着，并可增加投射材料之寿命。
